2025.04.26潍坊昌邑电缆故障检测
10kv 交联聚乙烯电缆带铠装三芯电缆，长度314.5米。
一部分穿管，另一部分地埋（直埋）。

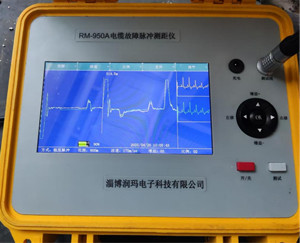

1.使用测距仪低压脉冲测量，得到有效波形全长314.5米。如图所示

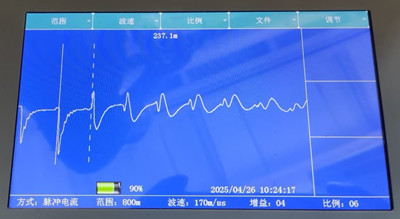

2.使用测距仪脉冲电流法将量程调制800米范围，高压发生器配合测距仪脉冲电流故障在237.1米处，如图所示

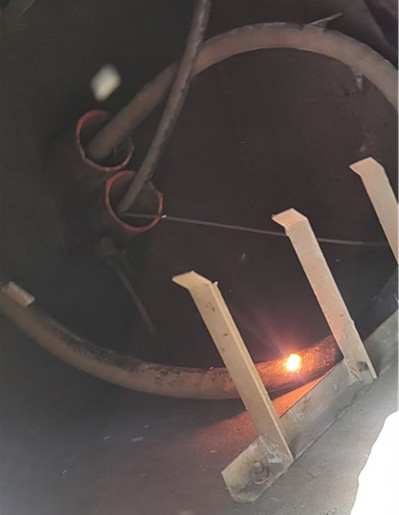

3.确定故障点大约位置后，继续用高压发生器4秒周期放电，确定具体位置在电缆井内
4.将电缆裁断后使用摇表检测绝缘，绝缘阻值无穷大。
