淄博市临淄区电缆故障检测查找
时间：2022年7月3日 周日
地点：淄博市临淄区
事件：10KV工业电缆出现故障，急需检修以正常使用
现场步骤：
一、明确现场电缆
电缆信息： 380v四芯电缆，电缆全⻓为198⽶，电缆100⽶地埋，98⽶⾛电缆桥架；敷设状况：⼀半地埋⼀半电缆桥架。⼀头接于配电室内，⼀头接于现场设备开关柜内。
⼆、电缆测量：到达现场查看配电室情况，⽤兆欧表测量绝缘阻值
三、测距仪定位波形及结论
确定故障后，⽤电缆故障测距仪测量电缆，确定电缆⻓度及故障点位置。现场监护⼈员不能确定电缆⾛向时，⽤管线仪查看电缆路径，确定电缆⾛向并标记。

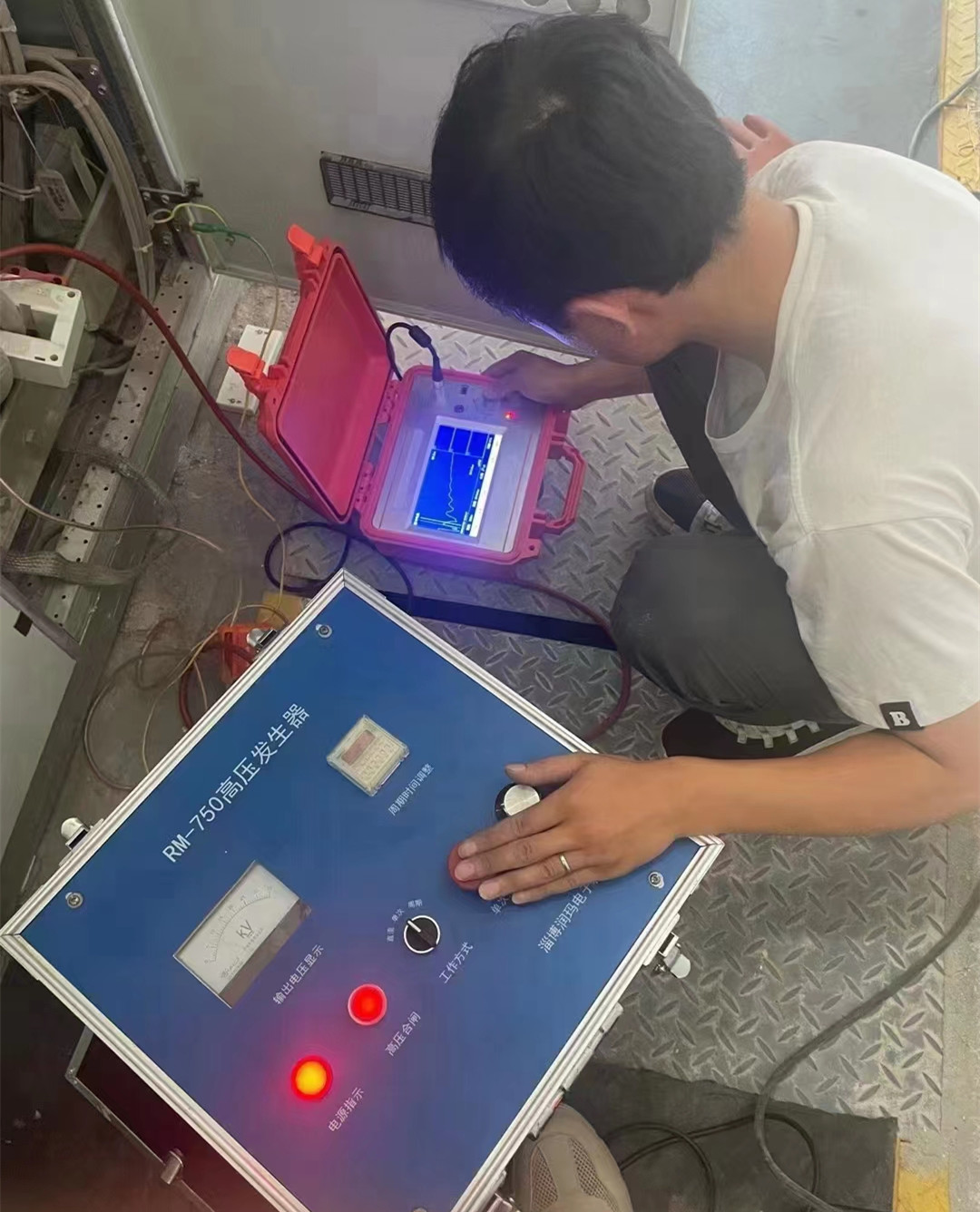

确定电缆全⻓后，⽤⾼压发⽣器多次打压后查找近端有故障波形显示的情况。⽤定点仪在故障端进⾏定位。

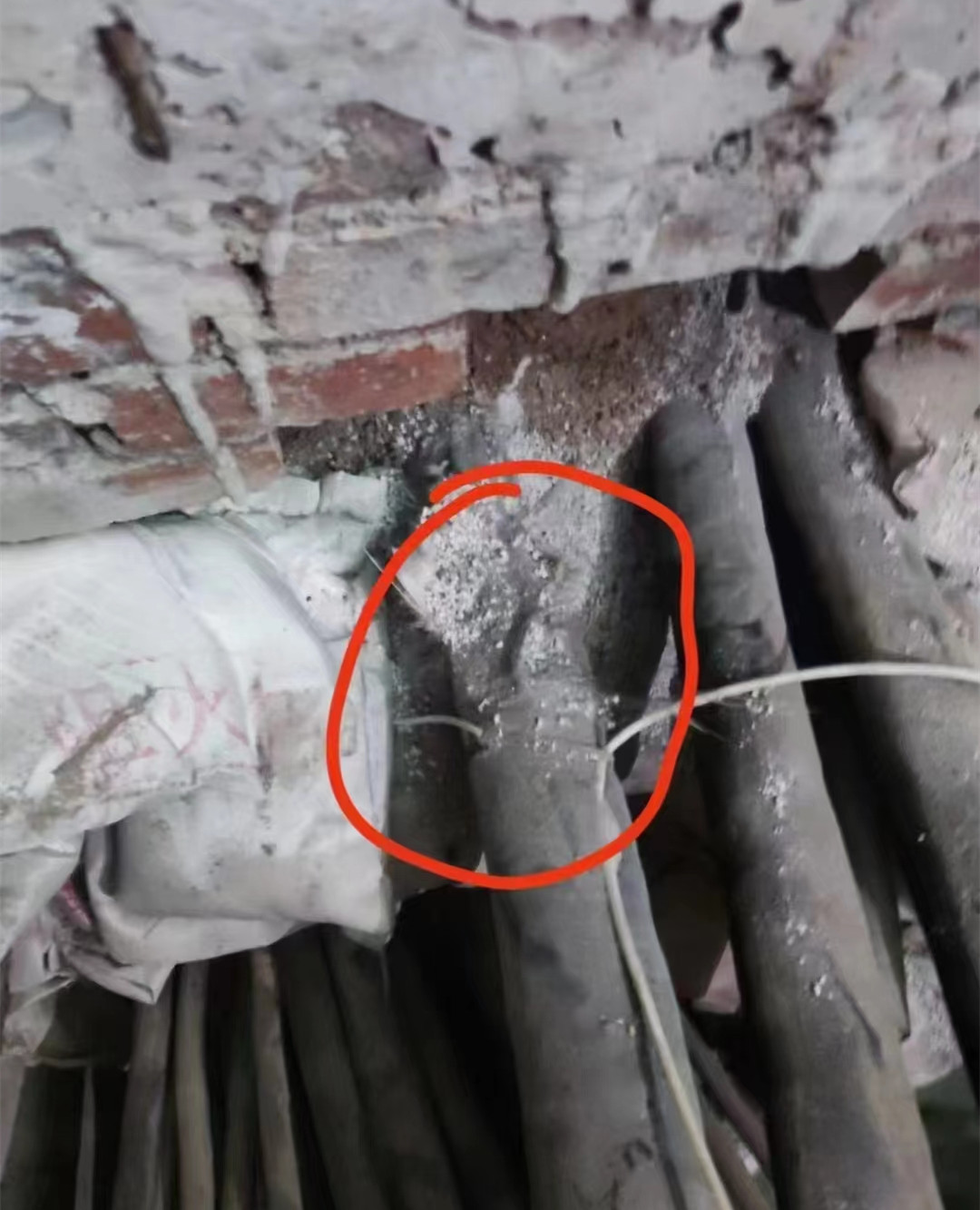

经过查找确认在故障点两⽶左右附近听⻅微弱放电声⾳，⼯⼈在这附近开挖，挖开后发现有电缆破损修复的痕迹。
地点：淄博市临淄区
事件：10KV工业电缆出现故障，急需检修以正常使用
现场步骤：
一、明确现场电缆
电缆信息： 380v四芯电缆，电缆全⻓为198⽶，电缆100⽶地埋，98⽶⾛电缆桥架；敷设状况：⼀半地埋⼀半电缆桥架。⼀头接于配电室内，⼀头接于现场设备开关柜内。
⼆、电缆测量：到达现场查看配电室情况，⽤兆欧表测量绝缘阻值
三、测距仪定位波形及结论
确定故障后，⽤电缆故障测距仪测量电缆，确定电缆⻓度及故障点位置。现场监护⼈员不能确定电缆⾛向时，⽤管线仪查看电缆路径，确定电缆⾛向并标记。
确定电缆全⻓后，⽤⾼压发⽣器多次打压后查找近端有故障波形显示的情况。⽤定点仪在故障端进⾏定位。
经过查找确认在故障点两⽶左右附近听⻅微弱放电声⾳，⼯⼈在这附近开挖，挖开后发现有电缆破损修复的痕迹。
