测试地点：昌乐           测试日期：2018-07-10
电缆类别：0.38KV全塑电缆3×240+1

1、电缆信息
380V 3X240+1全塑电缆1条，长度160米左右，路径清楚，运行10余年，无中间头，配电室到车间。测试阻值：相间为0，相零为60KΩ，相地为1MΩ。
2、敷设状况：直埋  硬化路面，部分在绿化带。
3、用低压脉冲测试，电缆全长为162米。相间对比在18米左右波形不匹配。用脉冲电流测距，红相对零线，电压5KV击穿,波形显示故障在距测试端18.7米左右，在配电室南面的绿化带定位，听到放电声。

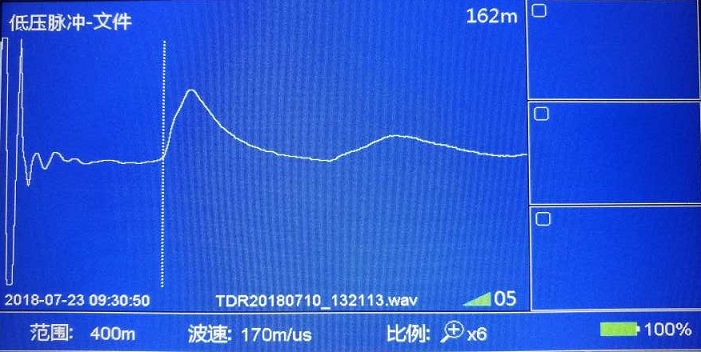

                        低压脉冲法测得全长波形如下：

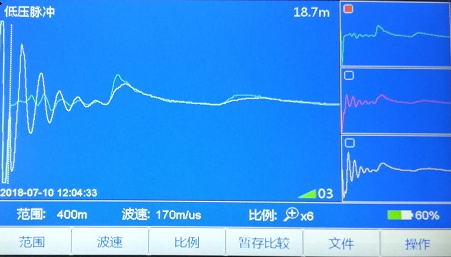

                                                                    相间对比在18米左右波形不匹配

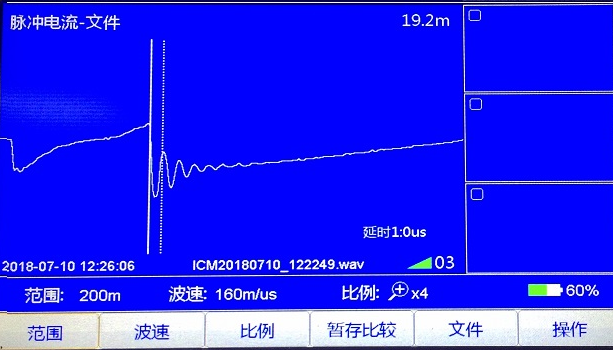

                                                                   脉冲电流波形：




                                                                                      声磁定位测得声音最大处：

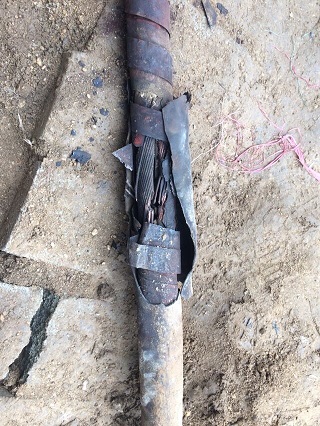

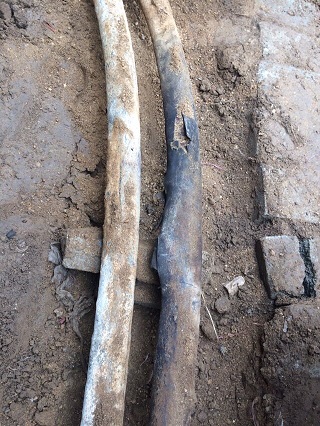

                                                                                    电缆挖出现场：
