测试地点：临淄            测试日期：2018-06-28
电缆类别：10KV全塑电缆3×95

1、10kV 3X95铜芯全塑电缆，长度170米左右，直埋，路径清楚，运行10余年，有中间头，在引下附近，第一段由电线杆引下直埋至配电柜。
2、在配电室站侧用摇表测量电缆绝缘电阻，黄相对地为0.6MΩ，其余两相为红地6MΩ，绿地200MΩ，相间测试红绿200MΩ  黄绿200MΩ   红黄6MΩ.

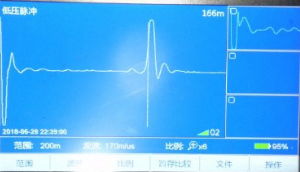

3、用低压脉冲定位，波形比较，电缆全长为/168米。

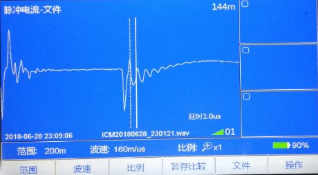

根据测试情况选择黄地打压，升高电压至20KV时击穿放电，用脉冲电流测得故障位置在144米左右。距离对端比较近。

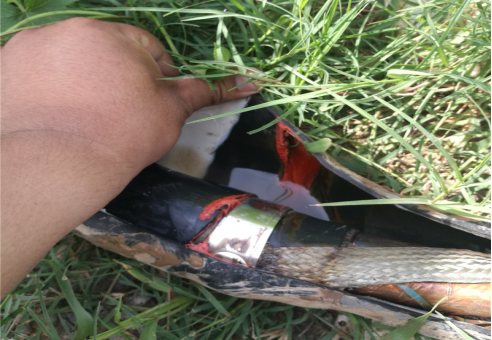

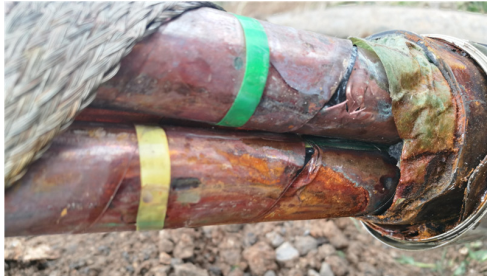

周期放电去声磁定位，刚开始还能听到声音，在精确定位时发现听不到声音了，判断为故障点烧穿，成为低阻故障，所以声音减小，现场人员告知此处有一接头，停止放电挖出接头后发现接头外观完好，反复摇晃电缆接头，继续打压，在接头处听到微弱放电声，打开接头后发现接头进水。
