什么是磁力线、磁场强度、磁导率、磁感应强度、磁通？
添加时间 2025-12-03
返 回
1、什么是磁力线？
磁力线是为了直观描述磁场而虚构的“假想曲线”，能清晰展现磁场的方向、强弱和分布，是理解电机磁场作用的关键工具。
一、磁力线的通俗理解：磁场的“可视化轨迹”
磁力线不是真实存在的实体，而是物理学家为了方便描述磁场，虚构的闭合曲线。
它的方向与磁场方向一致（从磁体 N 极出发，回到 S 极），疏密程度直接反映磁场强弱——线条越密集，磁场越强；线条越稀疏，磁场越弱。
简单类比：磁力线就像磁场的 “地图航线”，既标出了磁场的 “行走路径”，又通过航线密度体现了磁场的 “能量强度”。

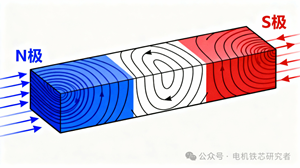

图1：磁力线的分布特征
注：从N极（蓝色）出发的磁力线形成闭合曲线回到S极（红色），在磁体外部从N到S，内部从S到N。注意两极附近磁力线最密集（磁场最强），中间区域较稀疏（磁场较弱）。箭头方向表示磁场方向。
二、核心特性与电机中的作用
闭合不中断：磁力线永远是闭合曲线，在磁体外部从 N 极到 S 极，内部从 S 极到 N 极，没有起点和终点。
互不相交：任意两条磁力线不会交叉，保证磁场方向的唯一性。
电机中的核心价值：电机的电磁转矩依赖定子与转子磁场的相互作用，磁力线能清晰呈现两个磁场的叠加、耦合过程。
高磁导率材料能让磁力线更密集地穿过材料，减少漏磁（磁力线外泄），提升磁场利用效率。
2、什么是磁场强度？
磁场强度是描述磁场“激励能力”的物理量，反映外磁场对磁介质（如铁芯）的磁化程度，与产生磁场的电流直接相关，是独立于材料属性的 “外部驱动指标”。
一、磁场强度的通俗理解：“磁化的驱动力”
磁场强度（符号H）本质是“推动磁力线产生的动力”，类比电路中的电压 —— 电压驱动电流，磁场强度驱动磁通产生。
它只和产生磁场的电流大小、线圈匝数、空间位置有关，和磁路中是否存在铁芯（磁介质）无关。比如同样的线圈通同样的电流，不管中间是空气还是铁芯，磁场强度 H 的数值是相同的。
简单说：磁场强度是“外因”，决定了磁化的“力度”；而磁导率是材料的“内因”，决定了被磁化的“效率”。

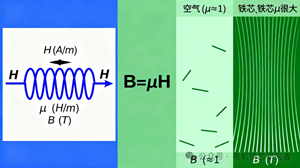

图2：磁场强度H与磁感应强度B的关系
注：核心公式B=μH。左侧线圈通电产生磁场强度H（外部驱动力），中间不同材料的磁导率μ决定响应效率，右侧产生的磁感应强度B（实际磁化效果）大小不同。相同H下，高μ材料产生的B更强，磁通Φ更大。
二、核心关键：与磁通、磁导率的关联
定量关系：通过公式 B=μH（B为磁感应强度，与磁通Φ直接相关，Φ=B×S），磁场强度H是磁化的“输入”，磁感应强度B是磁化的“输出”。
实际意义：相同磁场强度下，磁导率μ越高的材料（如铁芯软磁材料），产生的磁感应强度B越大，磁通Φ也越大，磁化效果越好。
三、与铁芯的直接关联：电机工作的核心驱动
电机定子绕组通电流后，会产生特定强度的磁场（H），这个磁场强度是驱动铁芯磁化的核心动力。
铁芯选用高磁导率材料，能在相同磁场强度下产生更强的磁通，让电机以更小的电流获得更大的转矩，提升能量转换效率——这也是电机必须用软磁材料做铁芯，而不是用空气或非磁性材料的关键原因。
3、什么是磁导率？
磁导率是衡量材料“导磁能力”的指标，数值越高，材料越容易被磁化、磁场流通越顺畅。
一、磁导率的通俗理解：磁场的“通行效率”
磁导率就像材料对磁场的“通透性”，或者说磁场在材料中“流动的顺畅程度”。
数值越高，说明磁场越容易穿过材料、在材料中流通时阻力越小（磁阻小）；数值越低，磁场流通越困难，就像在“拥堵的道路”上行使。
简单类比：高磁导率材料=磁场的“高速公路”，低磁导率材料=磁场的“乡间小路”。

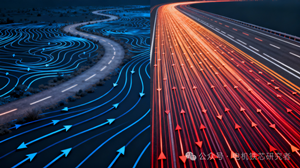

图3：磁导率的直观对比
注：左侧低磁导率材料（如空气）中磁力线稀疏弯曲，流通困难如同"拥堵小路"；右侧高磁导率材料（如硅钢片）中磁力线密集顺畅，磁场高效通过如同"磁场高速公路"。箭头密度和粗细表示导磁能力的巨大差异。
二、磁导率的核心作用：影响点击效率与损耗
1、提升磁场利用率：高磁导率的铁芯能更高效地聚集磁场，减少漏磁，让更多磁场参与电能到机械能的转化。
2、降低磁滞损耗：材料容易被磁化，意味着磁畴（小磁铁）转向时更顺畅，“摩擦”阻力小，磁滞损耗自然更低。
3、适配高端场景：高频、小型化的高端电机，对磁场流通效率要求更高，高磁导率材料能保证在有限空间内实现强磁场、低损耗。
4、什么是磁感应强度？
磁感应强度是描述磁场强弱和方向的物理量，直观反映单位面积内穿过的磁力线密集程度，是磁场的“实际表现强度”。
一、磁感应强度的通俗理解：“磁力线的密集度指标”
磁感应强度（符号 B）直接对应磁力线的疏密——磁力线越密集，磁感应强度越大，磁场越强；反之则磁场越弱。
它和之前提到的磁场强度（H）是“输入”与“输出”的关系：磁场强度是磁化的“驱动力”，磁感应强度是材料被磁化后实际产生的磁场强弱。
简单类比：磁场强度像“电压”，磁导率（μ）像“导电效率”，磁感应强度就像“电流密度”，电压（H）和导电效率（μ）共同决定电流密度（B）。
二、核心关键：与磁场强度、磁导率的定量关联
核心公式：B=μ×H（μ为磁导率，H为磁场强度），明确三者的线性关联（未饱和状态下）。
单位：国际单位为特斯拉（T），日常也常用高斯（Gs），1T=10000Gs。
与磁通的关系：磁通Φ=B×S（S为磁路截面积），相同截面积下，磁感应强度B越大，穿过的磁通越多。
5、什么是磁通？
磁通是穿过某一面积的“磁力线总条数”，是衡量磁场“通量大小”的物理量，直接影响电机电磁转矩和功率输出。
一、磁通的通俗理解：磁力线的 “总流量”
磁通用符号Φ表示，单位是韦伯（Wb），本质是穿过指定面积（比如电机铁芯截面积）的磁力线总和。
它就像水流的 “总流量”——磁力线是单条水流，磁通就是单位时间内流过某一截面的总水量，能直观反映磁场在空间中的“累积效应”。
简单类比：铁芯的截面积是“水管横截面积”，磁力线是“水流”，磁通就是穿过水管的“总水流大小”，截面积越大、磁力线越密集，磁通越大。

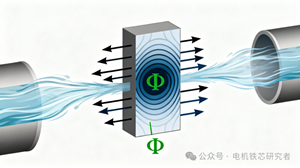

图4：磁通Φ的直观理解
注：多条磁力线箭头穿过铁芯截面（灰色矩形区域），磁通Φ就是穿过这个截面的磁力线总数。类比水流：截面积越大、磁力线越密集，磁通（总流量）就越大。颜色深浅表示磁通密度。
二、核心影响：决定电机的动力基础
1、与电磁转矩正相关：根据电机原理，电磁转矩与磁通和电枢电流的乘积成正比，磁通越大，相同电流下产生的转矩越强。
2、是能量转化的载体：磁通的交变或耦合，是电机实现电能与机械能相互转化的核心媒介，没有磁通的变化，就无法产生感应电动势和电磁力。
3、受材料与结构影响：高磁导率材料（如华磁产品）能让磁力线更集中，在相同磁场强度下获得更大磁通；铁芯截面积越大、气隙越小，磁通也越大。
6、最后
磁场强度是磁化的“驱动力”，磁导率是材料传导磁力线的“效率”，磁力线的密集程度对应磁感应强度，磁通则是某一截面内磁力线的总条数，在相同磁路截面积下，磁场强度和磁导率越高，磁通（穿过截面的磁力线总数）就越大。
换言之。线圈电流产生磁场强度H → 高磁导率材料μ高效响应 → 形成密集磁力线（高磁感应强度B）→ 截面内聚集大量磁力线（大磁通Φ）→ 电机获得强劲电磁转矩。
