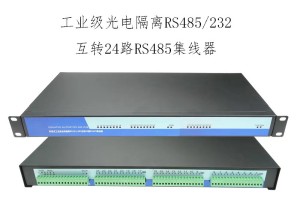

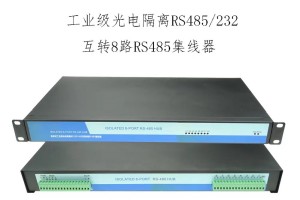

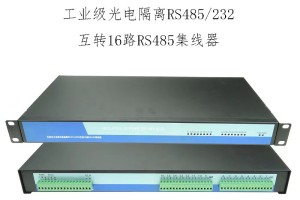

工业级光电隔离RS485/232互转双向8/16/24口RS485集线器（HUB）1U机架式
一、产品概述
本产品是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及600W浪涌保护电路，能够提供2500V的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。在RS-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换时延问题。RS-485接口传输距离大于1200米、性能稳定。广泛用于安防监控系统，门禁系统，停车场管理系统，高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
RS-485HUB提供星型RS-485总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善RS-485总线结构，分割网段，提高通信可靠性，有效缩短了网络的维护时间。合理的利用RS-485HUB可以助您设计出独特的高可靠的RS-485系统。
二、性能参数：
1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485、MODBUS RTU485标准
2、电气接口：输入端RS-232，RS485接口为接线端子，输出端485接口为多位接线端子。
3、传输介质：双绞线或屏蔽双绞线。
4、工作方式：异步半双工
5、工作电源：9-30V DC/1A
6、信号指示：电源(PWR)、发送(TXD)、多路路接收指示灯(485-1 ~ 485-N)
7、隔离度：隔离电压2500VRMS500VDC连续DC/DC模块
8、传输速率：115.2K-300BPS
9、保护等级：RS-232接口±15KVESD保护RS-485接口每线600W的雷击浪涌保护
10、传输距离：0-3公里(115.2K-300BPS)
11、使用环境：-40℃到85℃，相对湿度为5%到95%
12、产品尺寸：宽*高*深为443*45*205mm
