RM-227
RS232/485/422Fiber Modem
工业级双向互转
一、概述
光纤串口系列产品是多功能的支持RS232/485/422通信接口的光纤MODEM，是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持RS232/422/RS-485异步通信协议，支持2线RS-485,3线RS232，4线RS422工作方式。光纤MODEM支持异步串行口之间的多种光纤连接方式，它支持多个异步串行口的设备通过光纤进行半双工通信，通信距离最远可达多模2公里，单模20公里(也可选40/60公里)，可以选择RM-227 -RS232/485/422转光纤的与光纤转多通道的RS485转换器去连接RS-485的设备，可以代替RS-232到多通道RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
 光纤串口产品支持数据信号发送和接收，同时还提供了RS-485/422/232的数据传输自动使能控制电路。
 二、性能参数
1、支持RS-485/232/422接口
2、异步传输：点对点运用
3、传输距离：多模2KM，单模20KM
4、工作温度：-40度到+85度,相对湿度为5%到95%
5、工作波长：1310nm(多模）,1310nm/1550nm(单模）
6、电气接口：RS-485/422/232采用接线柱连接器
光纤接口：
单纤：FC/SC/ST接口，A端为1310nm，B端为1550nm
双纤：FC/SC/ST接口， 默认是1310nm，也可以定做其他波长
7、输入电压DC9-30V,200mA
8、RS-485/422/232接口特性：采用端口自适应技术实现从端口到速率调节自适应，无需开关设置
9、输入/出采用防雷，防浪涌，+/-15KV（防静电）ESD保护
10、单路路RS485/422/232输出，RS485支持每路多达32点轮询环境
11、产品尺寸：107*88*22mm
12、波特率：300-115200
三、光纤的连接
光纤串口产品使用一个组合的光发射器和光接收器，一般应用可以选择：单路RS232/485/422转光纤接收端与发射端组对使用。发射和接收采用标准的FC接口。采用多模/单模光纤电缆，两个光纤MODEM要用光纤连接。
 四、信号及电源指示灯

	RM-227
TXD	数据发送，在光纤断路/未连接情况下常亮
RXD	数据接收指示
PWR	电源指示


 五、应用连接示意图
光纤串口系列产品分单模单纤（分AB端，AB配对使用），单模双纤（不用区分AB，双纤交叉接线），二者都可以完成数据收发双向通讯，主要区别是用光芯数量、接线方式、是否区分收发端。具体如下图：
 1、 单模单纤RS232通讯



2、 单模单纤RS485通讯



3、 单模单纤RS422通讯


 4、 单模单纤RS232转光与光转RS485通讯



5、 单模单纤RS232转光与光转RS422通讯


6、 单模单纤RS485转光与光转RS422通讯


7 、单模双纤RS232/485/422转光与光转RS232/485/422通讯

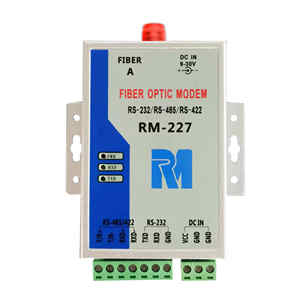

六、产品图片以及安装尺寸

光纤串口系列产品可选光纤接口：
单纤：FC/SC/ST接口，A端为1310nm，B端为1550nm
双纤：FC/SC/ST接口， 默认是1310nm，也可以定做其他波长

产品尺寸
107*88*22mm
