一、概述
RM-8000H（A）卫星同步时钟综合对时装置,是采用先进的计算机检测及控制技术而设计的一种时间基准系统.可为电力、煤炭、石油、电信、邮电等系统中需要标准时间尺度的继电保护、调度自动化、综合自动化、通信及其系统提供高精度的时间基准信号，可以满足各种自动化设备对时间信号的要求。
采用模块化积木式设计，可根据用户需求灵活配置。可以单主时钟使用；可以双主时钟互为备用使用； 采用进口GPS或北斗接收模块，接收灵敏度高，支持双模接收；
 接收天线安装方便，信号接收可靠性高，全天候工作，能为用户提供连续、实时的精确时间，不受天气影响和使用地域条件的限制；
所有信号输出口均经过光电隔离，抗干扰能力强；
 架装式结构，2U标准机箱，安装使用方便

二、技术指标
工作电源： 85V～265V AC/120V～370V DC
工作环境温度：-5℃～＋45℃
工作环境湿度：5％～95％
瞬时断电后重开机，小于等于20s。
位置未变，重开机，小于等于45s。
位置和时间变化重开机，小于等于90s。
本地第一次开机，小于等于90s。
时间精度：0.5μs
输出端口特性：
---空接点C、E间外接电压：Vce<250V
---空接点C、E间允许电流：Ice<50mA
时间信号的接收：
M12模块，接收GPS卫星信号。
BD-6北斗模块，接收北斗卫星信号。
 IRIG-B(DC)时码（RS-422）对时信号。
模块配置：
RM-8000H主时钟共输出IRIG-B(DC)40路；5块输出模块。




卫星信号作为时标信号时输出信号技术参数：


信  号 类  型	电平/ 空接点	准时沿	上  升 时  间	上升沿时 间准确度	脉  冲 宽  度
1PPS脉冲信号	TTL	上升沿	≤60ns	≤1μs	200ms
	空接点	上升沿	≤150ns	≤3μs	200ms
1PPM脉冲信号	TTL	上升沿	≤100ns	≤1μs	200ms
	空接点	上升沿	≤200ns	≤3μs	200ms
1PPH脉冲信号	TTL	上升沿	≤1μs	≤1μs	200ms
	空接点	上升沿	≤1μs	≤3μs	200ms
直流B码信号	TTL	连续2个8毫秒的第2个脉冲的前沿		≤1μs
	422			≤1μs
交流B码		斜率变化		≤20μs






三、部分与功能说明：

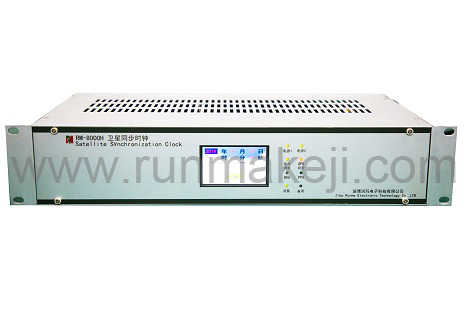

RM-8000H（A）主时钟的外部结构采用2U机箱。

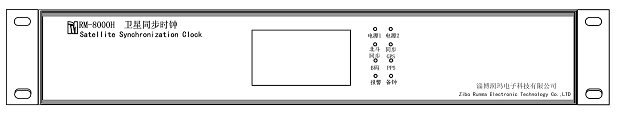

主时钟前面板示意图：



机箱的前面板有彩色触摸显示器和指示灯，显示器显示当前模式、接收到的卫星个数、时间等信息，指示灯显示电源、同步、模式、秒讯、主钟、故障等信息；

后面板示意图：



总线式结构，后面板可插拔式输入输出模块；
每台机箱后面板配有2块输入模块，2块电源模块，5块输出模块和1个告警模块；
和时标扩展装置的连接方式：光纤（多模）。
