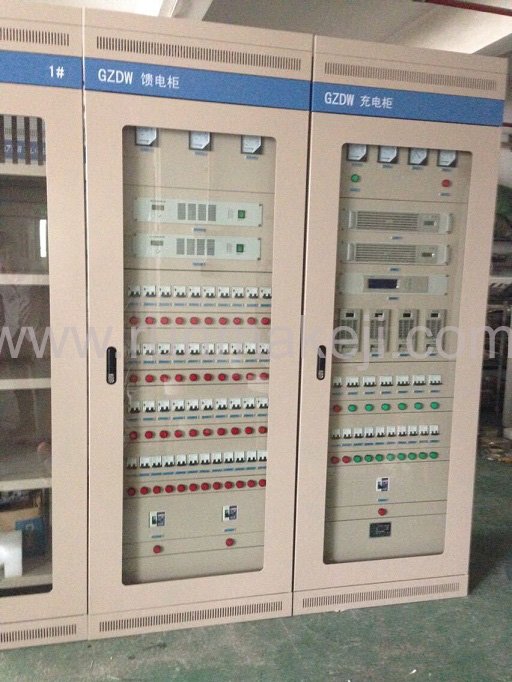

直流屏
RM-GZDW系列高频开关直流电源系统是我公司专为中小容量系统而设计；适合中小型开关站、中小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压硅链、配电单元和电池安装单元构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供MODBUS、CDT、RTU通讯规约。
1．系统功能特点
● 适合构成100AH/220V、200AH/110V以下系统；尤其适合开闭所、小型用户站；
● 采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、电池单元及闪光装置等组成，更换方便；
● 模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
● 可安装3个5.0A/220V、7.0A/220V或10A/110V整流模块；
● 监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
● 监控单元具有对电池自动管理的功能；
● 提供RS232/RS485通讯接口，提供MODBUS、RTU、CDT通讯规约选择，可与电站自动化系统连接；
● 监控器实现三相交流电压、电池电压、控母电压、控母电流、电池充放电电流、单体电池电压、模块状态检测；无需外接线和外接传感器；
● 2路交流输入互锁,自动投切,馈电输出回路用户可选。
2．系统技术指标
● 交流输入电压：380V±15%，三相四线制
● 电网频率：50Hz±10%
● 功率因数：≥0.9
● 输出电压范围：90V-140V连续可调（110V系统）
180V-280V连续可调（220V系统）
● 输出电流：21AMAX（220V），30AMAX（110V）
● 稳压精度：≤±0.5%
● 稳流精度：≤±0.5%
● 纹波系数：≤±0.1%
● 均流不平衡度：≤±5%
● 效率：≥90%
● 输出过压保护：280V±2V（220V），140V±2V（110V）
● 绝缘电阻：≥10MΩ
● 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧、无闪络。
● 工作环境相对湿度：≤90%
● 工作环境温度：-5℃~+45℃
● 可闻噪音：≤55dB
● 外形尺寸：2260（高）×800（宽）×600（深）
3．系统型号定义及配置
3.1系统型号定义
3.2系统配置说明
系统采用模块化结构,可根据用户要求灵活配置,输出电压有2种规格:220V，110V,可输入2路交流,自动切换。一体柜系统最大配置一个监控加三个整流模块。蓄电池组安放在机柜下部,最多可配置18只40AH/12V蓄电池。
4．系统电气原理框图
图1 小系统原理图
注：1、图中FL1、FL2分别是用于检测控母和电池回路电流的分流器
2、虚线框内为系统已提供的器件，虚线框外围需外配的器件
5．系统结构及安装
5．1系统外形尺寸
图2 系统外观尺寸图 图3 机柜底座安装尺寸图
5．2系统安装
1． 高频开关直流电源柜的外形尺寸为：2260×800×600（高×宽×深），机柜前门采用钢化玻璃门，后门采用钢结构对开门。安装人员应依工程设计图，在确保便于维护和足够的行人通道等前提下，合理规划安装位置。
2． 确定地脚安装孔位
如图确定孔位，用记号笔划出安装孔位置，再用冲击钻钻孔。
3． 开预留孔
底座上固定孔径为ø15mm，采用的膨胀螺杆规格为ø8×80mm，所以钻头应选用ø8，冲孔深应达到60 mm以上。另外，孔位与地面垂直防止偏心。
1．系统功能特点
● 适合构成100AH/220V、200AH/110V以下系统；尤其适合开闭所、小型用户站；
● 采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、电池单元及闪光装置等组成，更换方便；
● 模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
● 可安装3个5.0A/220V、7.0A/220V或10A/110V整流模块；
● 监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
● 监控单元具有对电池自动管理的功能；
● 提供RS232/RS485通讯接口，提供MODBUS、RTU、CDT通讯规约选择，可与电站自动化系统连接；
● 监控器实现三相交流电压、电池电压、控母电压、控母电流、电池充放电电流、单体电池电压、模块状态检测；无需外接线和外接传感器；
● 2路交流输入互锁,自动投切,馈电输出回路用户可选。
2．系统技术指标
● 交流输入电压：380V±15%，三相四线制
● 电网频率：50Hz±10%
● 功率因数：≥0.9
● 输出电压范围：90V-140V连续可调（110V系统）
180V-280V连续可调（220V系统）
● 输出电流：21AMAX（220V），30AMAX（110V）
● 稳压精度：≤±0.5%
● 稳流精度：≤±0.5%
● 纹波系数：≤±0.1%
● 均流不平衡度：≤±5%
● 效率：≥90%
● 输出过压保护：280V±2V（220V），140V±2V（110V）
● 绝缘电阻：≥10MΩ
● 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧、无闪络。
● 工作环境相对湿度：≤90%
● 工作环境温度：-5℃~+45℃
● 可闻噪音：≤55dB
● 外形尺寸：2260（高）×800（宽）×600（深）
3．系统型号定义及配置

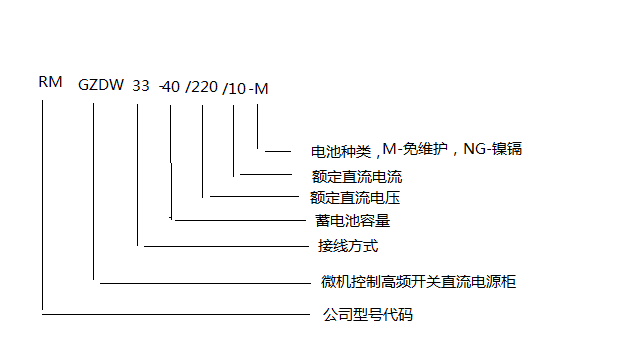

3.1系统型号定义
3.2系统配置说明
系统采用模块化结构,可根据用户要求灵活配置,输出电压有2种规格:220V，110V,可输入2路交流,自动切换。一体柜系统最大配置一个监控加三个整流模块。蓄电池组安放在机柜下部,最多可配置18只40AH/12V蓄电池。
4．系统电气原理框图
图1 小系统原理图
注：1、图中FL1、FL2分别是用于检测控母和电池回路电流的分流器
2、虚线框内为系统已提供的器件，虚线框外围需外配的器件
5．系统结构及安装
5．1系统外形尺寸
图2 系统外观尺寸图 图3 机柜底座安装尺寸图
5．2系统安装
1． 高频开关直流电源柜的外形尺寸为：2260×800×600（高×宽×深），机柜前门采用钢化玻璃门，后门采用钢结构对开门。安装人员应依工程设计图，在确保便于维护和足够的行人通道等前提下，合理规划安装位置。
2． 确定地脚安装孔位
如图确定孔位，用记号笔划出安装孔位置，再用冲击钻钻孔。
3． 开预留孔
底座上固定孔径为ø15mm，采用的膨胀螺杆规格为ø8×80mm，所以钻头应选用ø8，冲孔深应达到60 mm以上。另外，孔位与地面垂直防止偏心。
