一 、概述

RM-10III型小电流接地系统单相接地故障选线装置,该装置主要以台湾知名厂家OEM的嵌入式工控机硬件架构，采用了综合选线技术。将多种选线方法有机地融为一体，充分发挥各种方法的互补优势，能适应变化多端的单相接地故障。克服了第一代小电流选线产品存在的选线方法单一、不能适应各种复杂的接地故障类型的问题，产品挂网运行的实践已经很清楚地证明，RM-10III型小电流接地系统单相接地故障选线装置选线正确率达到98%，完全满足现场的要求。

二、 RM-10III选线装置的技术特点

1. RM-10III系列选线装置实时采集系统故障信号，应用多种选线方法进行综合选线，具体包括：暂态法（首半波法）、小波法、有功分量法、能量法、智能群体比幅比相法、谐波比幅比相法等。装置通过粗糙集理论确定各种选线方法的有效域，根据故障信号特征自动对每一种选线方法得出的故障选线结果进行可信度量化评估，应用证据理论将多种选线方法融合到一起，最大限度地保证各种选线方法之间实现优势互补。为了避免故障信号受到干扰而导致误选，装置采用了连续选线方法，每隔一定时间(1秒)重新采集数据进行分析，只要故障没有消失，装置的选线计算就不停止。
2. 装置具有故障录波功能，可以提供故障前后的波形，包括故障发生前的两个周期和故障发生后五-六个周期的波形，可保存现场故障录波数据和选线结果2000万次。装置自动检测，将存满一年的数据自动删除。
3. 装置具有控制输出功能，可与断路器跳闸回路相连，实现选线后的故障切除，也可与自动重合闸结合。
4. 适用于中性点不接地、经固定消弧线圈接地、经自动调谐式消弧线圈接地和经高阻接地等接地方式；适用于母线加装消弧装置的系统；适用于不同电压等级(66kV、35kV、10kV、6kV、3kV)的系统。
5. 装置能准确识别直接接地、经电阻接地、经弧光接地、间歇性弧光接地等复杂的故障类型，在现场工作人员的配合下可以解决不同线路两点同相接地故障问题。
6. 选线装置具有自检功能，死机自动恢复功能，并能监视各线路出口处一次接地电容电流和各段母线零序电压。
7. 选线装置具有与远动装置的接口功能，可以提供遥信无源节点、标准RS232、485串口接口。装置采用标准CDT规约（可定制IEC6185规约）。
8. 装置根据各段母线的零序电压变化自动判断系统运行方式，即各段母线并列运行或是分段运行。
9. 对于各种原因导致的意外断电，装置无须值班人员启动，当再次通电时，装置自动启动，给无人值守变电站带来很大的方便。


三、 RM-10III选线装置的技术参数

1. 装置电源额定工作电压：交流220V 50Hz。
2. 装置功耗：<40W。
3. 接入装置的母线PT二次零序电压：交流0-150V。
4. 接入装置的线路CT二次零序电流：交流2mA-2A。
5. 装置动作启动电压：交流1－100V可调（默认设置交流20V）。
6. 选线电压测量精度：0.2%。
7. 选线电流测量精度：0.2%。
8. 装置完成一次综合选线时间：30ms。
9. 开关量输出常开触点容量：交流250V,5A;直流30V，5A。
10. 同RTU和综自站通信方式：硬节点和串接 RS232、RS485，通信规约采用标准CDT规约。

四、RM-10III系列选线装置总体架构

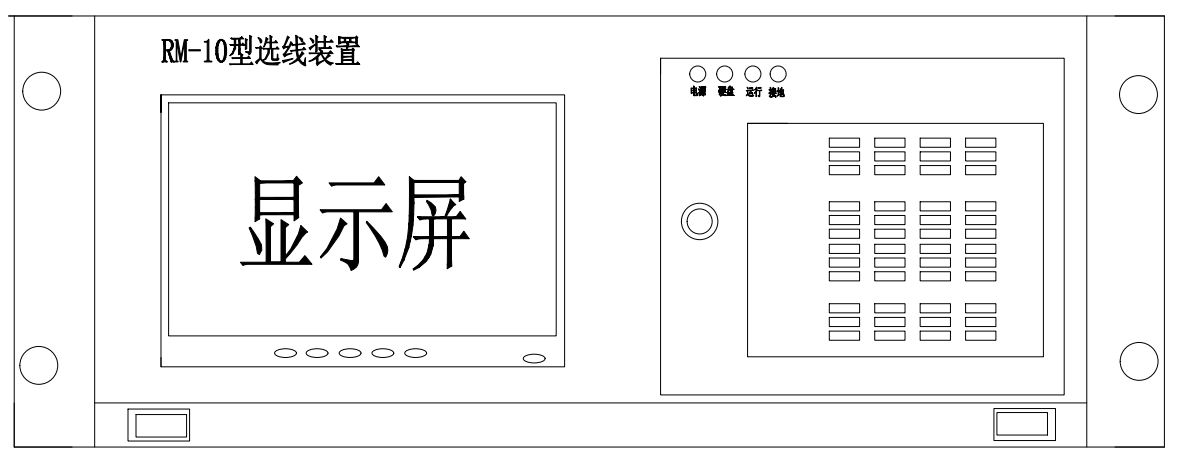

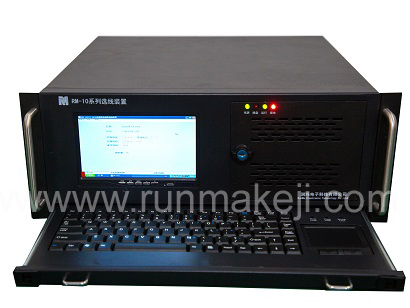

选线装置前面板：

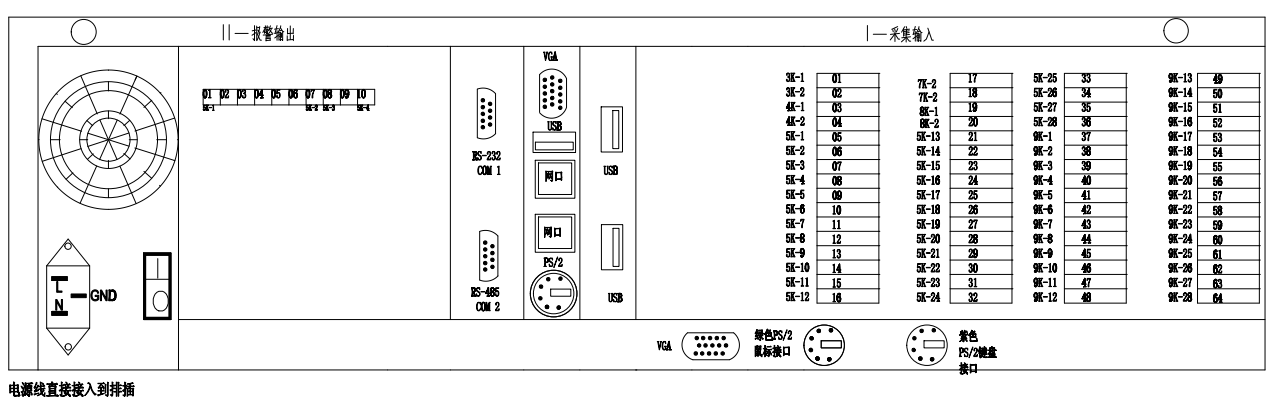

选线装置背面图：

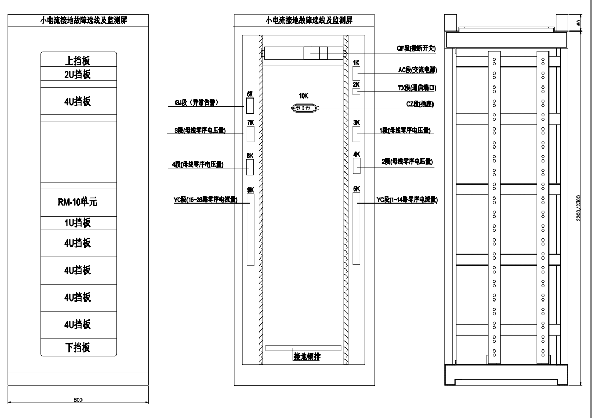

屏柜图：

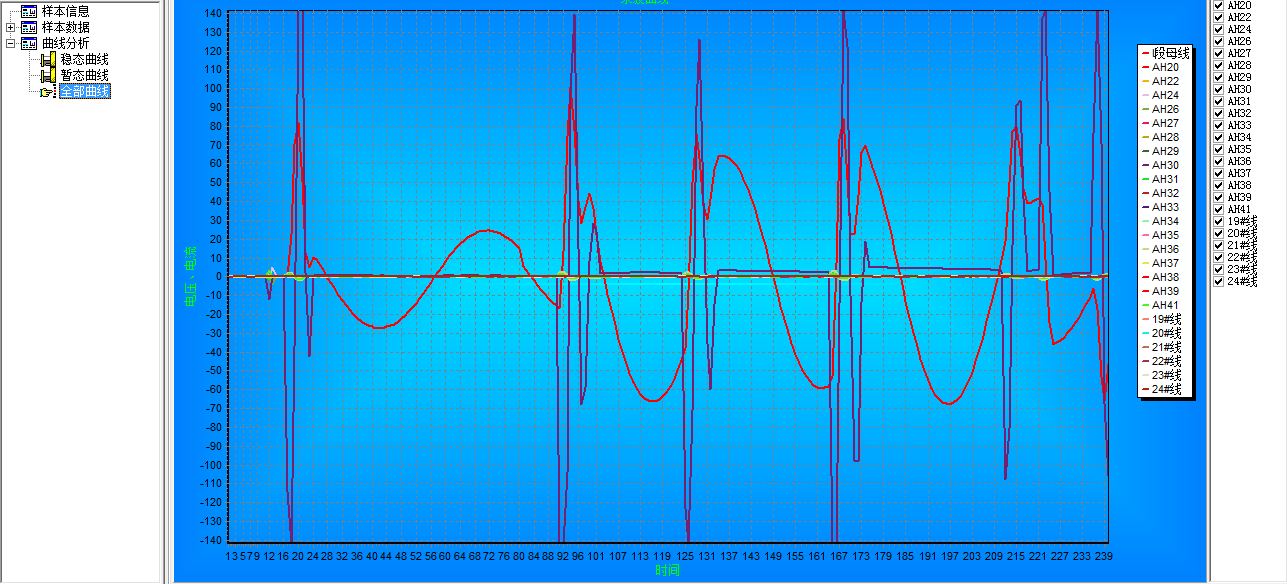

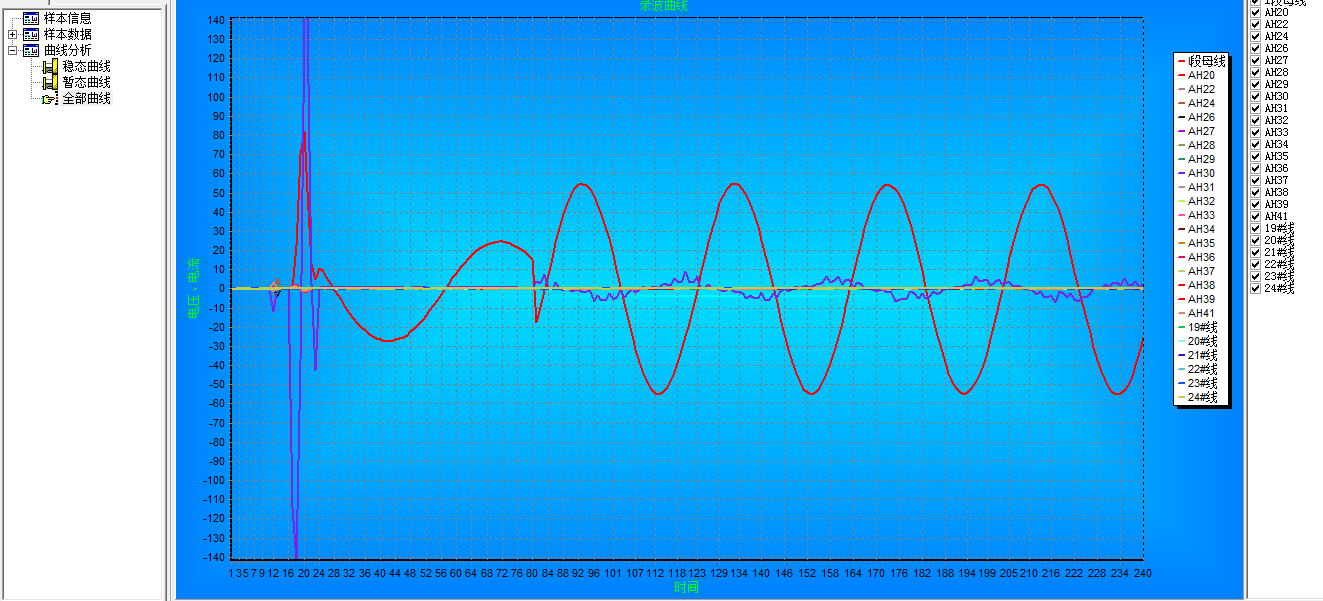

五、RM-10III系列选线装置的现场故障录波
