一、概述
    淄博润玛电子科技有限公司 RM-10V 系列小电流微机选线装置采用多重选线判据来构成综合判据，采用信息融合技术，利用各种判据选线。采用连续选线技术，充分利用整个接地过程中的有效数据，提高选线结果的可靠性与准确性。
二、装置特色：
 1、不需要整定、调试简单、维护量小；
 2、使用范围广，长短线不限、并联运行的出线数不限；
 3、可区分线路接地和母线接地；
 4、能迅速消除铁磁谐振，并判明其频率及幅值；
 5、分析速度快。被测线路出现接地故障时，能在1秒内得出分析结果。
 6、可区分单相接地故障为线路故障还是母线故障。
 7、可严格区分单相接地与PT一次断线、基频谐振故障，防止装置误动作。
 8、本产品完善的通讯接口可与国内外不同厂家联机，实现综合自动化。

三、技术参数
 1、电压等级：1 - 2个；
 2、母线段数：1 - 4段；
 3、出线配置：12路、28路、36路、44路、60路；
 4、输出方式：分并行方式（开关量输出）和串行通讯方式（RS232、RS422和RS485接口）
 5、接地外报警节点输出：DC220V/0.5;A
 6、工作电源：AC100V - 250V 50Hz
 7、工作环境温度： -10℃ ～ 55℃
 8、机箱参数： 标准4U上架型工业机箱  482.6×177.5 ×276（430） mm3

四、构成与功能：

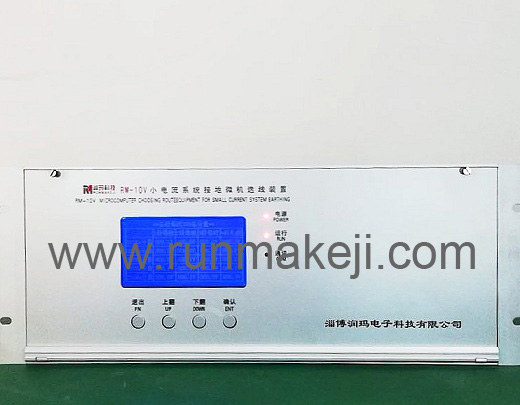

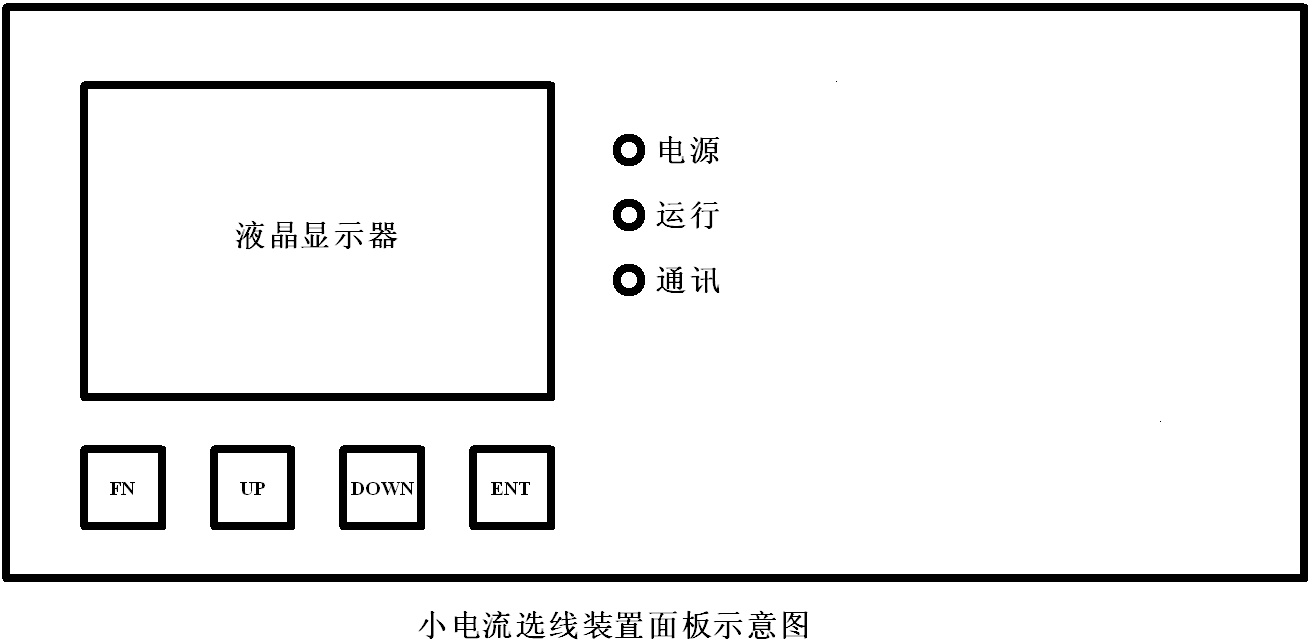

1、装置前面板：

2、装置背面接线端子分布图：
