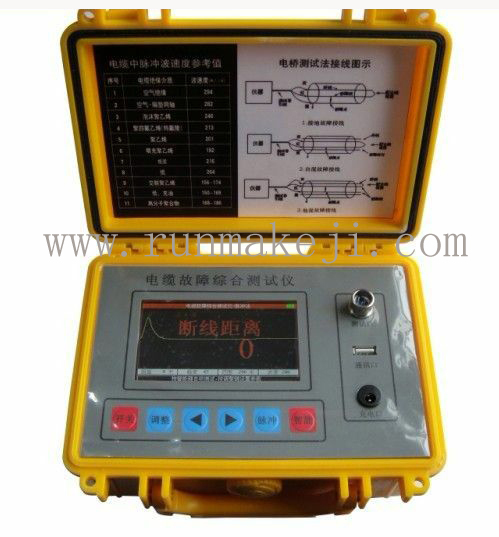

RM-620通信电缆故障综合测试仪
一 .产品简介
RM-620通信电缆故障综合测试仪采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。RM-620具有脉冲反射和智能电桥两种测试方法，适用于测量市话铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、绝缘不良、接触不良等故障的精确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。
二 .产品特点
大屏幕彩色液晶显示（480*280点阵）,人性化界面中文菜单设计，只需六个键，即可完成全部测试操作。
结合了脉冲反射测试法和智能电桥测试法，可以测试断线、混线、绝缘不良等各种类型的故障
保留有手动测试功能。
采用中文菜单技术，易于掌握和使用。
具有兆欧表和欧姆表功能，能够测试绝缘电阻和环路电阻。
带有USB接口，可将测试数据上传到计算机。
需能够永久保存50个测试波形。
采用自动增益和自动阻抗平衡技术。
采用可充电锂电池，智能充电，无需值守。
体积小，重量轻，便于携带。
三 .技术指标
1．脉冲反射测试法：
最大量程8km/16km/32km可选。
测试盲区：0m
测试精度：最高1m
脉冲宽度：40ns-10μs自动调节
阻抗平衡自动调节
增益调节：自动和手动相结合
2．智能电桥测试法：
能够测试绝缘不良电阻最大值：100МΩ
测试精度：±1%×电缆全长
测试电缆最大长度： 9999m
充电时间约2.5个小时
充满后连续工作时间8小时
体积：210mm×166mm×90mm
重量：1Kg
