一、概述
RM-750电缆测试高压信号发生器，为电缆故障测距、定点提供高压信号源,与本公司生产的电力电缆故障测距仪、电缆故障定点仪配和使用。

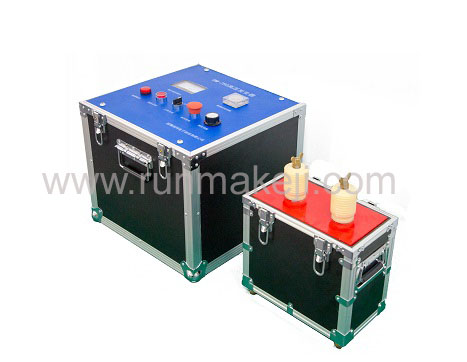

RM-750高压信号发生器采用轻量化分体设计，方便工程测试人员移动，适应能力强；储能电容器外置，方便并联电容器，增加冲击能量；多重安全防护，高压零位保护，断电后自动释放高压电容储能；具有多种工作方式，输出直流高压连续可调。

二、技术指标

1、输出冲击电压：0～30KV可调
2、最大储能：1000J（或2000J）
3、电源：交流220V，50Hz
4、体积：450mm×450mm×460mm (主机）320mm×180mm×420mm（电容）
5、总质量：40kg
三、构成与功能

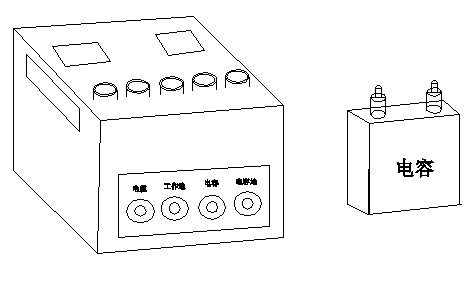

  电缆测试高压信号发生器的三维示意图：

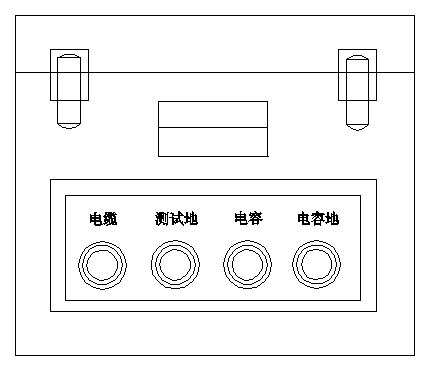

面板示意图：

               控制单元面板                    输入单元面板                         高压输出单元面板

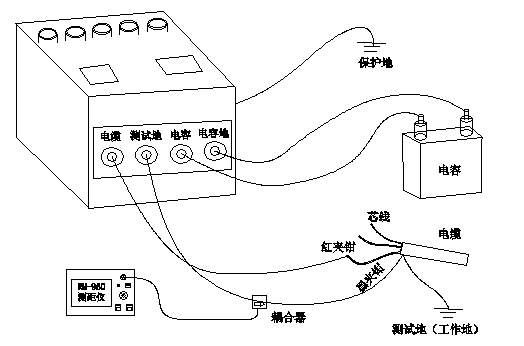

 现场测试接线图：
