一、概述
RM-KZA01开关柜智能操控装置，产品功能强大，使用于3KV-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数据显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应及柜内照明以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议，能够使开关柜进一步智能化，网络化，数字化，方便广大用户使用与操作。
二、技术指标
 工作电源： AC85～265V/DC110～300V
 工作环境温度：－20℃～＋70℃
 工作环境湿度：≤95％RH
 温度测量范围：－20℃～＋80℃
 湿度测量范围：20％-99％RH
 加热输出口：无源输出
 降温输出口：无源输出
 触点测温报警输出口：无源输出
 照明输出口：无源输出
 强制闭锁输出口：无源输出
 介质强度：≥AC2000V
 绝缘性能：≥100MΩ
 温度精度：≤±1℃
 湿度精度：≤±2％RH
 动态闪烁频率：1次/秒
 人体接近感应时间：≤3秒
 RS485通讯距离：≤1200米
 通讯波特率：1200bps、2400bps、4800bps、9600bps可设置
 数据格式：8个数据位 1个停止位 无奇偶校验
 开关量输入端子和LED数码显示关联关系：动态配置
 抗电磁干扰性能：符合IEC255－22的标准规定
 无线触点测温范围：-20℃～＋150℃
 多路无线触点测量温度实时数据显示
 无线触点测量报警温度上、下限设定及数据显示
 发射模块与接收模块间空旷距离：＜30米

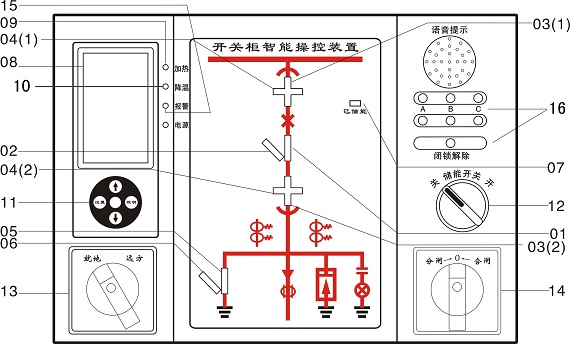

三、模拟显示部分与功能（注：此面膜图为常规图、具体面膜图以实物为准）

 01断路器合指示                                        09加热指示
02断路器分指示                                       10 降温指示
03（1）、03（2）工作位置指示          11 操作键盘
04（1）、04（2）试验位置指示          12 储能旋钮
05 接地开关合指示                                  13 远方/就地转换开关
06 接地开关分指示                                  14分/合闸转换开关
07 储能指示                                              15 报警指示
08 液晶显示界面                                     16带电显示及闭锁
