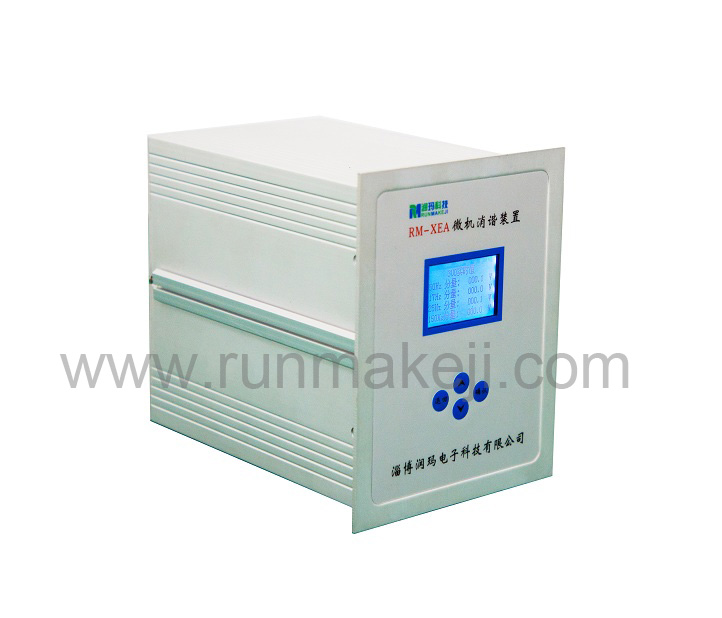

RM-XEA微 机 消 谐
一、   装置概述
       本装置采用32位ARM芯片作为检测、控制的核心元件，具有以下优点：
    1、运算速度快、性能稳定、抗干扰能力强。
     2、采用128(W)×64(H)点阵液晶显示器LCD，全中文菜单操作，具有各种操作、控制、数据输入、报警信息画面。
     3、事件记忆掉电不丢失（可保存100年）。系统时钟在装置失电后可正常运行。
    4、 强大的网络通讯功能。所有测量数据都可通过串口（RS485）读取，装置的整定参数也可以通过串口修改（祥见通讯部分）。
二、   装置的特点和主要技术指标
     1、 开机显示母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。
     2、 可以判断谐振过电压、单相接地、铁磁谐振等异常，并对铁磁谐振迅速消除。
     3、 对各种故障均给出报警信息，并保存故障信息。有21次故障信息记忆，掉电不丢失。
     4、 配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态。
三、使用条件
     1、户内使用，要求通风良好。
     2、环境温度-10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。
     3、适用范围：66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。
     4、工作电源AC50～250V，频率50～60Hz或DC50～250V，功耗小于15W。
四、装置的工作原理
   装置实时检测PT开口三角电压，应用DFT算法计算出零序电压的四种频率分量。一旦检测到谐振发生，装置就会启动大功率消谐元件。
动作判据如下（出厂设定值，也可根据现场情况整定）：
      1.谐振判据：17HZ谐波电压≧17V，25HZ谐波电压≧25V，150HZ谐波电压≧33V。
      2.接地判据：120V＞基波电压≧30V
      3.过压判据：基波电压≧120V，启动消谐出口，消谐成功认为是基波谐振，不成功则认为是谐振过压。
当检测到谐振时，共进行3次消谐，每次50ms，间隔200ms，同时指示发生谐振的事故信息，并存储相关的事件信息。
